VSG aus TVG - Sicherheitsglas, klar

VSG aus TVG - Sicherheitsglas, klar
{{c2form.jblabel}}
Gut zu wissen – Maßtoleranzen
{{configurator.jbminwidth}},0 - {{configurator.jbmaxwidth}},0cm
{{configurator.jbminheight}},0 - {{configurator.jbmaxheight}},0cm
Breite und Höhe dürfen zusammen nicht über {{configurator.jbmaxwidthplusheight}}cm liegen
{{configurator.jbmindiameter}},0 - {{configurator.jbmaxdiameter}},0cm
0,0 - 0,0cm
0,0 - 0,0cm
Mögliche Bohrungen in mm: ⌀ 5, 6, 7, 8, 10, 12, 16, 20, 22, 26, 30, 32, 36, 40
{{ item.file.name }}

{{ item.file.size/1024/1024|number:2 }} MB ·

{{uploaderror.msg}}
{{c2motif.jblabel}}

Art. Nr. GL-TVG-K.klar

Stärke 8 - 12 mm. Zwei TVG-Glasscheiben sind durch eine farblos-transparente Folie fest miteinander verbunden.

Lieferzeit: 4 - 6 Wochen
{{currentWeight}} kg
Berechne Preis

Informationen zur Verwendung des Kalkulators

Die Glasgrößen sind frei wählbar. Bitte beachten Sie die hinterlegten min. und max. Angaben in den Eingabefeldern.
Achten Sie daher bitte bei der Angabe ihres Wunschmaßes auf die richtigen Eingabefelder beim Breiten- und Höhenmaß.

Bitte berücksichtigen Sie auch, daß Breite und Höhe zusammen nicht über 300 cm liegen dürfen. Andere Maße und Formen fragen Sie bitte gezielt an.

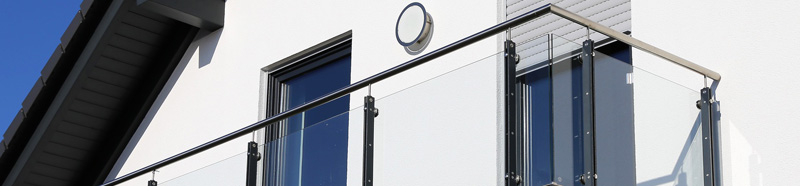

Brüstungsverglasung VSG aus TVG

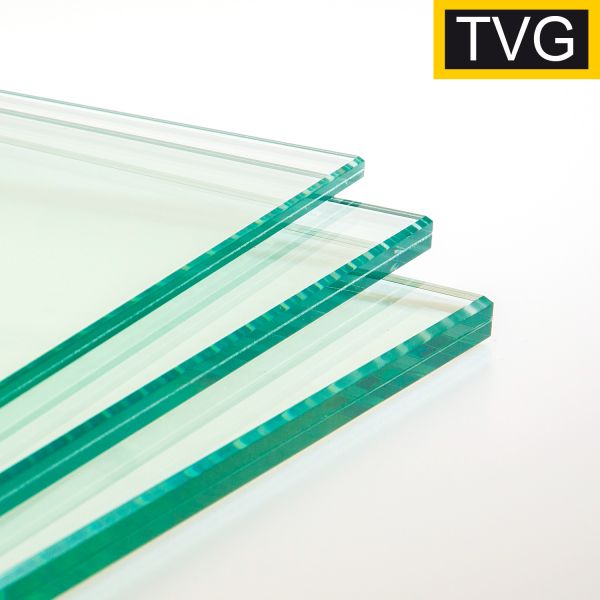

VSG aus TVG (Verbund-Sicherheits-Glas aus Teil-Vorgespannten-Glas), klar:

Zwei klare TVG-Glasscheiben sind durch eine reißfeste und zähelastische, farblos transparente Folie fest miteinander verbunden.




Verwendungszweck:

Durch die großformatigen Bruchstücke weist VSG aus TVG eine hohe Resttragfähigkeit auf. Deshalb wird VSG aus TVG hauptsächlich für absturzsichernde Verglasungen oder Überkopfverglasungen verwendet., wie z.B.
  • Brüstungsverglasungen
  • Punkthaltesysteme
  • Glas-Vordach- Konstruktionen


Wichtige Hinweise:

MVG / VSG - Scheiben in Verbindung mit TVG- o. ESG-Scheiben – Kantenversatz von bis zu +/- 3 mm.
  • Bei der Herstellung von MVG / VSG - Scheiben in Verbindung mit TVG- oder ESG-Scheiben werden die Glasscheiben mit einer oder mehrerer Folien miteinander verbunden. Damit muß mit einem Kantenversatz und mit einem Versatz im Bereich der Lochbohrungen von +/- 3mm gerechnet werden. Dies ist produktionstechnisch bedingt und stellt somit keinen Reklamationsgrund dar. Nach DIN EN 12543-5:1998 ist ein Nachschleifen der VSG-Einheit nicht zulässig und wird von uns nicht durchgeführt.
Achtung! Die von uns angegebene Glasstärke ist gleich der Stärke beider Glasscheiben zusammen. Die Folienstärke muß noch hinzugerechnet werden! Beispiel: VSG aus TVG 8mm mit 0,76 mm Folie = Glas 4mm + Glas 4mm zzgl. Folie 0,76 mm. Die absolute Glasstäre betragt dann daher in diesem Beispiel 8,76 mm!



MVG / VSG - Scheiben in Verbindung mit TVG- o. ESG-Scheiben – Blasenbildung.
  • Bei der Herstellung von MVG / VSG - Scheiben in Verbindung mit TVG- oder ESG-Scheiben werden die Glasscheiben mit einer oder mehrerer Folien miteinander verbunden. Blasen im Bereich der Lochbohrungen sind produktionstechnisch bedingt und stellen somit keinen Reklamationsgrund dar.
  • Bei VSG 8 mm (VSG aus 2 x TVG o. ESG) und VSG 10 mm (VSG aus 2 x TVG o. ESG) können Blasen im Verbund, auch in der Fläche, durch Heck- und Bugwellen entstehen. Dies ist ebenfalls produktionstechnisch bedingt und stellt somit keinen Reklamationsgrund dar.


Bitte beachten Sie, daß wir Sie nicht beraten können!
  • Unsere Antworten sind als Hinweise zu sehen, nicht als Rat oder Empfehlung.
  • Ohne Erteilung eines ausdrücklichen Beratungsauftrages, der Kenntnis der Ausführungsdetails, der Gegebenheiten vor Ort, der gesetzlichen und sonstigen Bestimmungen vor Ort, dem Standard/Qualität in der Ausführung der Bauarbeiten, dem Umfeld des Projektes (z.B. zusätzliche Windlasten durch nebenstehende Gebäude) etc. können wir KEINE verbindliche Stellungnahme abgeben.
  • Wenden Sie sich deshalb bitte zwingend an ihren Fassadenbauer / Planer / Vertragspartner / Statiker, der ihnen verbindliche Antworten geben kann. Wir als Zulieferer für Glas- oder Kunststoffprodukte haben grundsätzlich keinen Überblick über das Gesamtprojekt.
  • Die Glas- oder Kunststoffstatik ist nicht geprüft!  Alle notwendigen Einzelnachweise, eventuell notwendige Zustimmungen in Einzelfall (Z.i.E.) oder statische Berechnungen sind bauseits von Ihnen zu erbringen. Die Annahme Ihrer Bestellung gilt daher vorbehaltlich der statischen Richtigkeit. Wir gehen davon aus, daß die tragende Unterkonstruktion verwindungssteif und tragfähig genug ist, um Eigengewichtsabtragungen und die zu erwartenden Flächenlasten aufnehmen zu können, ohne die maximal zulässige Durchbiegung zu überschreiten.
  • Technische Sonderausführungen und/oder Sonderkonstruktionen können einer behördlichen Genehmigung unterliegen. Die Erlangung einer solchen Zustimmung obliegt Ihnen, dem Auftraggeber bzw. dem Bauherrn. Daraus resultierende Ausführungsänderungen bzw. Mehrleistungen, insbesondere Prüfungen und Berechnungsnachweise, gehen zu Ihren Lasten.
  • Bei der Ermittlung und Verarbeitung der von uns gelieferten Glas- und Kunststoff-Verglasungen sind die technischen Regelwerke in ihrer jeweils neuesten Fassung zu beachten!


Unser Gewichtsrechner und unsere Gewichtsangaben im Shop
  • Unsere Gewichtsangaben und die im Gewichtsrechner ausgewiesenen Gewichtsangaben auf unserer Webseite sind „circa“ Angaben. Eingabe- und Tippfehler sind grundsätzlich nicht ausgeschlossen.
  • Überprüfen Sie immer die Gewichtsangaben auf Richtigkeit! Dies ist zwingend erforderlich. Die Überprüfung hat spätestens vor Einbau und Verarbeitung der Waren zu erfolgen. Wir übernehmen keine Haftung!



Kantenbearbeitungen


Ansichtbild geschliffene / polierte Glaskanten VSG
Geschliffene / polierte Kanten
Anspruchsvolle Kantenbearbeitung. Verleiht der Glasscheibe eine edle und anspruchsvolle seidenmatte oder glänzende Kanten-Optik. Dabei werden die Schnittkantenfläche bearbeitet und gebrochen.
